Thiết bị giám sát lưu lượng SG-502-2 Kometer

Thiết bị giám sát lưu lượng SG-502-2 Kometer – Giải pháp giám sát chính xác, hiệu quả cho mọi hệ thống chất lỏng

1. Giới thiệu tổng quan

SG-502-2 Kometer là thiết bị giám sát lưu lượng chất lỏng hiện đại, ứng dụng công nghệ cảm biến tiên tiến giúp đo lường lưu lượng chính xác và ổn định. Đây là giải pháp lý tưởng cho các ngành công nghiệp như: xử lý nước, hóa chất, thực phẩm, đồ uống, và nhiều lĩnh vực cần kiểm soát chặt chẽ lượng chất lỏng chảy qua hệ thống đường ống.

Thiết bị đến từ Kometer – thương hiệu uy tín đến từ Hàn Quốc, nổi tiếng với các dòng lưu lượng kế bền bỉ, dễ lắp đặt và tương thích cao với nhiều môi trường công nghiệp.

2. Đặc tính nổi bật Thiết bị giám sát lưu lượng SG-502-2 Kometer

Đo lưu lượng chính xác cao

SG-502-2 sử dụng công nghệ cảm biến điện từ (Electromagnetic Flow Sensor) – một trong những công nghệ đo hiện đại và đáng tin cậy nhất hiện nay.

Hoạt động ổn định, không bị ảnh hưởng bởi thay đổi áp suất, nhiệt độ hoặc độ nhớt của chất lỏng.

Đảm bảo độ chính xác ±0.5% giá trị đo, giúp người vận hành kiểm soát lưu lượng với độ tin cậy cao trong mọi điều kiện.

➡️ Ứng dụng hiệu quả trong các hệ thống yêu cầu kiểm soát nghiêm ngặt về lưu lượng như xử lý nước sạch, nước thải, thực phẩm, hóa chất.

Tương thích nhiều loại chất lỏng

Thiết bị được thiết kế để tương thích với nhiều loại chất lỏng khác nhau, kể cả các môi trường có tính chất ăn mòn hoặc tạp chất cao.

Hoạt động tốt với: nước sạch, nước thải, dung dịch kiềm, axit nhẹ, hóa chất công nghiệp, dung dịch có chất rắn lơ lửng,...

Không bị ảnh hưởng bởi bọt khí hoặc các yếu tố nhiễu thường gặp trong môi trường công nghiệp.

➡️ Giúp doanh nghiệp tối ưu chi phí khi chỉ cần một thiết bị cho nhiều ứng dụng khác nhau.

Màn hình hiển thị rõ ràng – dễ đọc

SG-502-2 tích hợp màn hình LCD chất lượng cao, hiển thị:

Lưu lượng tức thời (instant flow rate) theo thời gian thực

Lưu lượng tích lũy (totalizer) trong quá trình vận hành

Các thông số được trình bày trực quan, dễ theo dõi ngay cả trong môi trường ánh sáng mạnh hoặc bụi công nghiệp.

➡️ Hỗ trợ vận hành – bảo trì nhanh chóng và hiệu quả.

Dễ lắp đặt – bảo trì

Thiết kế cơ khí của SG-502-2 theo hướng đơn giản hóa cho người dùng, hỗ trợ:

Lắp đặt dạng mặt bích, ren – phù hợp với nhiều tiêu chuẩn đường ống

Có thể tháo rời, vệ sinh, bảo trì nhanh chóng mà không cần dừng toàn bộ hệ thống

➡️ Rút ngắn thời gian lắp đặt, giảm chi phí bảo trì và nâng cao hiệu suất hoạt động toàn hệ thống.

Chất liệu cao cấp – khả năng chống ăn mòn vượt trội

Thiết bị được chế tạo từ thép không gỉ, nhựa kỹ thuật chịu lực và lớp lót bên trong bằng PTFE hoặc cao su chống ăn mòn, phù hợp cho:

Môi trường nước mặn, nước thải sinh hoạt

Hóa chất có tính ăn mòn như axit, kiềm, dung dịch mặn, clo,...

➡️ Đảm bảo tuổi thọ lâu dài, giảm thiểu hỏng hóc trong môi trường khắc nghiệt.

Tín hiệu ngõ ra đa dạng – kết nối linh hoạt

SG-502-2 hỗ trợ nhiều loại tín hiệu đầu ra chuẩn công nghiệp, gồm:

Analog 4-20mA – tương thích với hầu hết bộ điều khiển

RS485/Modbus RTU – kết nối hệ thống SCADA/PLC

Tín hiệu xung (Pulse Output) – phục vụ các hệ thống ghi dữ liệu định kỳ

➡️ Dễ dàng tích hợp vào hệ thống tự động hóa, giúp giám sát và điều khiển từ xa hiệu quả.

3. Thông số kỹ thuật:

Thông số	Giá trị
Model	SG-502-2
Hãng sản xuất	Kometer (Hàn Quốc)
Đường kính kết nối (DN)	DN10 ~ DN300 (tùy chọn)
Áp suất làm việc tối đa	1.6 MPa
Nhiệt độ làm việc	-10°C đến 80°C
Độ chính xác	±0.5% giá trị đo
Tín hiệu đầu ra	4-20mA, RS485 (Modbus), xung
Điện áp cấp nguồn	220VAC hoặc 24VDC
Chất liệu thân	Thép không gỉ / Nhựa kỹ thuật
Tiêu chuẩn bảo vệ	IP65/IP67 (tùy phiên bản)

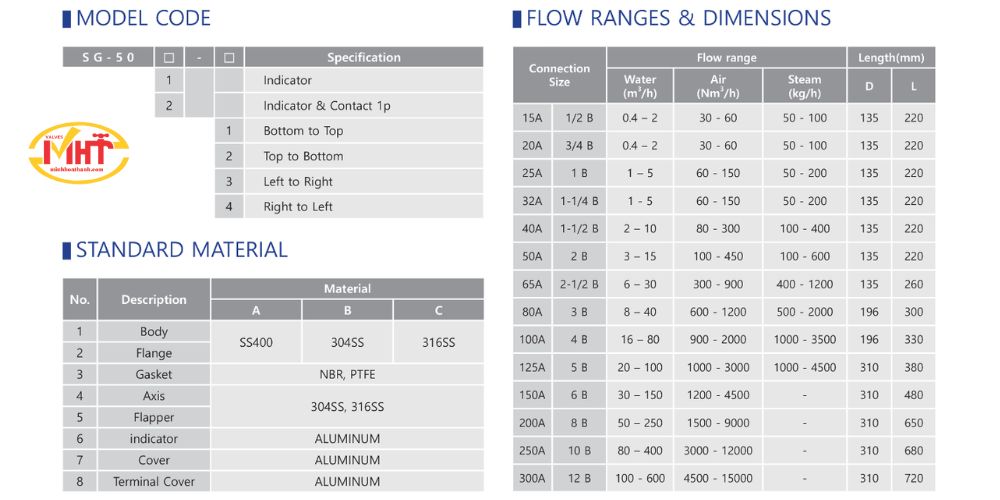

4. Thông số kích thước:

5. Cấu tạo của Thiết bị giám sát lưu lượng SG-502-2 Kometer

Thiết bị SG-502 được thiết kế theo dạng điện từ (Electromagnetic Flowmeter) với các bộ phận chính sau (được đánh số trên bản vẽ):

1. Bộ hiển thị (Display Unit)

Gồm màn hình LCD và bảng điều khiển gắn trên đỉnh thân thiết bị.

Dùng để hiển thị lưu lượng tức thời, lưu lượng tổng và trạng thái vận hành.

Có thể cài đặt thông số trực tiếp tại đây.

2. Thân vỏ (Housing / Body)

Là phần chịu lực chính, thường được làm bằng thép không gỉ hoặc hợp kim phủ sơn tĩnh điện.

Tích hợp mặt bích để kết nối vào đường ống hệ thống.

3. Buồng đo (Measuring Tube)

Bên trong chứa lớp lót PTFE hoặc cao su chống ăn mòn, bảo vệ cảm biến khỏi tác động của hóa chất và nước thải.

Là nơi chất lỏng đi qua và tạo ra tín hiệu điện từ đo lưu lượng.

4. Điện cực đo (Electrodes)

Gắn hai bên thành trong của buồng đo.

Khi chất lỏng dẫn điện chảy qua, tín hiệu điện từ được tạo ra và đo bởi các điện cực này.

5. Cảm biến từ (Magnetic Coil)

Tạo ra từ trường trong buồng đo.

Kết hợp với dòng chảy của chất lỏng để tạo ra hiệu điện thế tương ứng với lưu lượng.

6. Bộ xử lý tín hiệu (Signal Converter)

Xử lý tín hiệu từ điện cực, chuyển đổi thành dữ liệu lưu lượng.

Kết nối với ngõ ra tín hiệu như 4-20mA, xung, hoặc RS485.

7. Hộp kết nối điện (Terminal Box)

Nơi đấu nối nguồn điện và tín hiệu ra.

Thường có tiêu chuẩn IP65/IP67, chống bụi và nước.
