Van Bướm Tay Quay: Giải Pháp Điều Tiết Dòng Chảy Hiệu Quả Nhất

Van bướm tay quay là thiết bị lý tưởng để đóng/mở hoặc điều tiết dòng chảy trong hệ thống đường ống công nghiệp. Với thiết kế tay quay nhẹ nhàng, độ kín cao và độ bền vượt trội, đây là giải pháp điều tiết dòng chảy hiệu quả, ổn định và tiết kiệm chi phí.

VAN BƯỚM TAY QUAY LÀ GÌ?

Van bướm tay quay (tiếng Anh: Gear Operated Butterfly Valve) là một loại van công nghiệp được sử dụng để đóng/mở hoặc điều tiết dòng chảy trong hệ thống đường ống. Đặc điểm nhận dạng nổi bật là cánh van hình đĩa tròn được gắn ở giữa thân van, xoay quanh trục để điều khiển lưu lượng dòng chảy.

Van hoạt động bằng cơ cấu tay quay (hộp số), giúp người vận hành điều chỉnh góc mở của cánh van một cách chính xác và nhẹ nhàng, ngay cả trong hệ thống có áp suất lớn hoặc đường kính ống lớn.

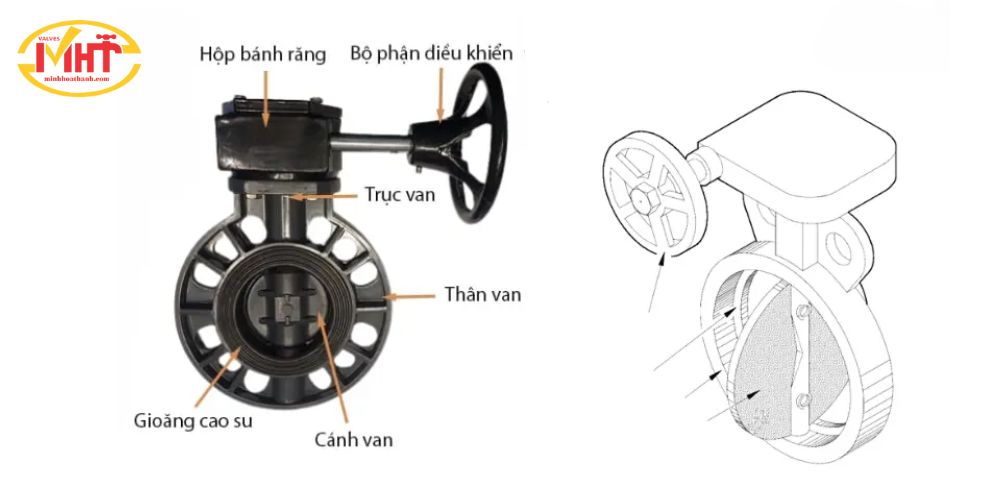

CẤU TẠO CƠ BẢN CỦA VAN BƯỚM TAY QUAY

Van bướm tay quay thường gồm các bộ phận chính sau:

Thân van: Thường làm bằng gang, inox hoặc thép, có kết nối dạng kẹp (wafer) hoặc mặt bích

Đĩa van (cánh bướm): Là bộ phận xoay để đóng/mở dòng nước, thường làm từ inox hoặc nhôm

Trục van: Nối giữa tay quay và đĩa van

Gioăng làm kín: Làm từ EPDM, NBR hoặc PTFE, đảm bảo độ kín và chống rò rỉ

Tay quay + hộp số: Hệ thống bánh răng giúp giảm lực tay khi vận hành

NGUYÊN LÝ HOẠT ĐỘNG CỦA VAN BƯỚM TAY QUAY

Khi người dùng xoay tay quay, hệ thống bánh răng trong hộp số sẽ từ từ truyền lực đến trục van, làm cho đĩa van quay từ 0° đến 90°:

Góc 0° → van đóng hoàn toàn

Góc 90° → van mở hoàn toàn

Các góc trung gian → điều tiết lưu lượng theo nhu cầu

Nhờ tay quay trợ lực, người vận hành có thể dễ dàng điều chỉnh ngay cả khi van lớn hoặc chịu áp suất cao, mà không tốn nhiều sức.

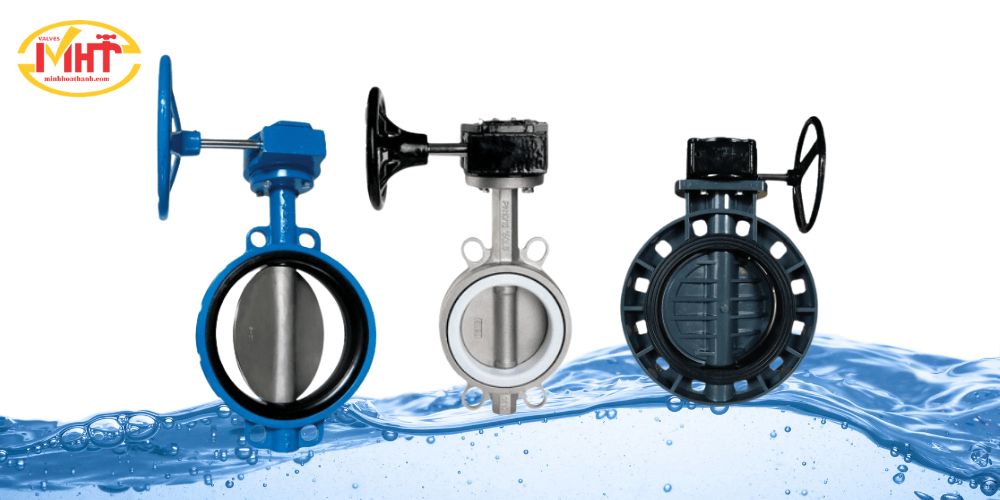

ĐẶC ĐIỂM NỔI BẬT CỦA VAN BƯỚM TAY QUAY

✅ Dễ điều khiển – nhẹ nhàng, chính xác

Cơ cấu hộp số giúp người vận hành đóng/mở van nhẹ hơn, đặc biệt khi van có đường kính lớn hoặc áp lực cao.

✅ Điều tiết lưu lượng linh hoạt

Khác với van cổng (chỉ đóng hoặc mở), van bướm tay quay cho phép mở một phần để điều chỉnh dòng chảy theo nhu cầu, rất tiện lợi cho hệ thống xử lý nước.

✅ Thiết kế nhỏ gọn – tiết kiệm không gian

So với van bi hoặc van cổng, van bướm có kích thước nhỏ hơn, phù hợp với hệ thống đường ống hẹp hoặc khu vực lắp đặt giới hạn.

✅ Độ kín cao – vận hành ổn định

Gioăng làm kín chất lượng cao giúp tránh rò rỉ, chống ăn mòn, chịu được nước, khí, hơi nóng và hóa chất nhẹ.

✅ Dễ lắp đặt – bảo trì đơn giản

Kết cấu van đơn giản, thay thế và sửa chữa dễ dàng, tiết kiệm chi phí bảo trì trong thời gian dài.

ỨNG DỤNG THỰC TẾ CỦA VAN BƯỚM TAY QUAY

Van bướm tay quay được ứng dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống kỹ thuật:

Hệ thống cấp thoát nước đô thị

Nhà máy xử lý nước sạch – nước thải

Nhà máy điện, lò hơi

Hệ thống PCCC (phòng cháy chữa cháy)

Công nghiệp thực phẩm, hóa chất nhẹ

Hệ thống HVAC (điều hòa không khí trung tâm)

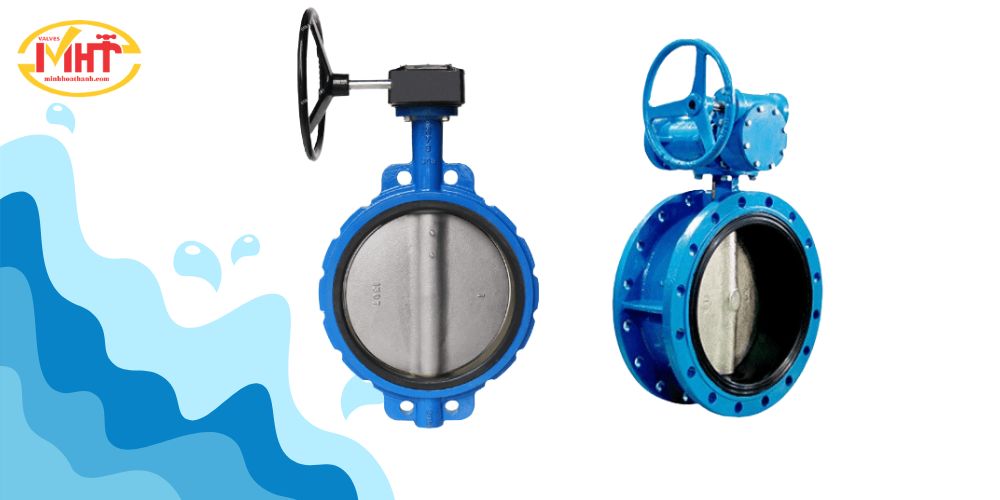

VAN BƯỚM TAY QUAY CÓ MẤY LOẠI?

🔹 Phân loại theo kiểu kết nối:

Van bướm dạng kẹp (wafer): Lắp giữa hai mặt bích, nhỏ gọn, phổ biến

Van bướm mặt bích: Kết nối hai đầu ống bằng bulong, chắc chắn, chịu áp cao

Van bướm lug: Có lỗ ren trên thân, dễ tháo lắp từng đầu ống

🔹 Phân loại theo vật liệu:

Thân gang, inox, thép

Đĩa van bằng inox, nhôm, gang mạ

Gioăng làm kín EPDM, NBR, PTFE

NÊN CHỌN VAN BƯỚM TAY QUAY HAY TAY GẠT?

Cả van bướm tay quay và van bướm tay gạt đều là thiết bị được dùng phổ biến để đóng/mở hoặc điều tiết dòng chảy trong hệ thống đường ống. Tuy nhiên, mỗi loại lại phù hợp với những mục đích sử dụng và quy mô công trình khác nhau.

1. Van bướm tay gạt – phù hợp với hệ thống nhỏ, thao tác nhanh

🔹 Ưu điểm:

Vận hành đơn giản: chỉ cần gạt tay là mở hoặc đóng

Thiết kế gọn, nhẹ, dễ lắp đặt

Giá thành thấp hơn

Phù hợp với ống kích thước nhỏ (DN50 – DN150)

Phù hợp cho hệ thống có áp lực thấp – vừa

🔹 Hạn chế:

Khó điều chỉnh chính xác lưu lượng

Không phù hợp với đường ống lớn hoặc áp suất cao

Cần nhiều lực nếu van bị kẹt hoặc có lắng cặn

🔹 Ứng dụng:

Nhà ở, sân vườn, bể chứa nhỏ

Hệ thống tưới tiêu, thoát nước đơn giản

Các hệ thống dân dụng nhỏ

2. Van bướm tay quay – vận hành nhẹ, kiểm soát tốt, dùng cho công nghiệp

🔹 Ưu điểm:

Có hộp số giảm tốc → vận hành nhẹ nhàng, chính xác

Dễ điều tiết dòng chảy theo từng góc mở

Phù hợp với đường ống lớn (từ DN100 đến DN600 trở lên)

Chịu áp cao, bền bỉ trong môi trường khắc nghiệt

Ít bị mài mòn nhờ thao tác trơn tru

🔹 Hạn chế:

Giá thành cao hơn tay gạt

Kích thước lớn hơn, cần không gian lắp đặt

🔹 Ứng dụng:

Nhà máy xử lý nước, hệ thống HVAC

PCCC, trạm bơm, nhà máy công nghiệp

Hệ thống cấp nước đô thị, khu công nghiệp

VAN BƯỚM TAY QUAY CHÍNH HÃNG Ở ĐÂU?

Nếu bạn đang cần tìm van bướm tay quay chính hãng, chất lượng cao, giá tốt – hãy liên hệ ngay Minh Hòa Thành:

✅ Cung cấp các thương hiệu uy tín: Sanpo, Wonil, AUT, ARV…
✅ Có đầy đủ CO – CQ, bảo hành kỹ thuật
✅ Sẵn hàng từ DN50 đến DN600
✅ Giao toàn quốc – hỗ trợ kỹ thuật lắp đặt

KẾT LUẬN

Van bướm tay quay là lựa chọn tối ưu cho các hệ thống đường ống cần sự chính xác, an toàn và độ bền cao. Với khả năng điều tiết linh hoạt, vận hành nhẹ nhàng và chi phí hợp lý, loại van này ngày càng được các kỹ sư và nhà thầu ưu tiên lựa chọn.

Đầu tư đúng loại van – vận hành ổn định – tiết kiệm lâu dài. Hãy để Minh Hòa Thành đồng hành cùng bạn trong mọi công trình kỹ thuật!
